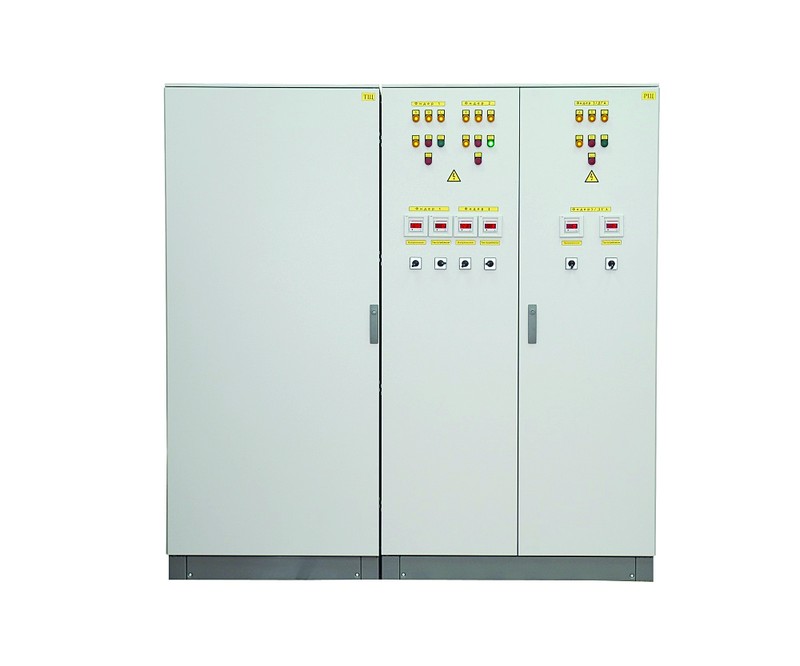

Совмещенная питающая установка СПУ ЭЦ 40

  • Предназначена для питания релейных ЭЦ малых станций
  • Сертифицирована для применения на железнодорожном транспорте РФ
  • Универсальная система с коммутацией трех независимых фидеров.
  • Высокая надежность и простота обслуживания
  • Многоступенчатая защита от импульсных перенапряжений
  • Мониторинг состояния СПУ в СТДМ в реальном времени
  • Автономное электропитание устройств ЭЦ не менее 2 часов
  • Совместима с любыми типами вводных устройств
  • Совместима с любой системой заземления при использовании ВУФ
  • Гальваническая изоляция устройств ЭЦ от внешних источников электроснабжения

НАЗНАЧЕНИЕ
Совмещенная питающая установка СПУ ЭЦ40 предназначена для высококачественного бесперебойного питания релейных централизаций малых станций с числом стрелок до 40. СПУ ЭЦ40 размещается в помещениях капитальных постов ЭЦ или в транспортабельных модулях.

ОСОБЕННОСТИ
Для световой индикации на различных пульт-табло предусмотрены изолированные полюса питания от 7 до 25 В большой мощности, где полюса мигания реализованы на основе бесконтактных твердотельных контакторов и реле. В качестве источников постоянного тока применяются современные малогабаритные импульсные источники питания, включенные параллельно и имеющие функцию автоматического распределения мощности нагрузки. Резервирование источников питания по мощности осуществлено по принципу n+1.
Для обеспечения бесперебойного питания устройств ЭЦ в составе СПУ ЭЦ40 применяется устройство бесперебойного питания промышленного исполнения производства компании GE DE. Время переключения на питание от аккумуляторного резерва при пропадании внешней сети является нулевым.
Для возможности технического обслуживания УБП предусмотрен его обход (Bypass) ручным реверсивным переключателем. УБП имеет русифицированный интерфейс и возможность дистанционной диагностики системами СТДМ. В СПУ ЭЦ40 реализована функция контроля выходного напряжения УБП. В случае несоответствия выходного напряжения УБП принятым нормам производится автоматическое переключение цепей питания ТРЦ и кодирования АЛСН на внешнюю сеть.
