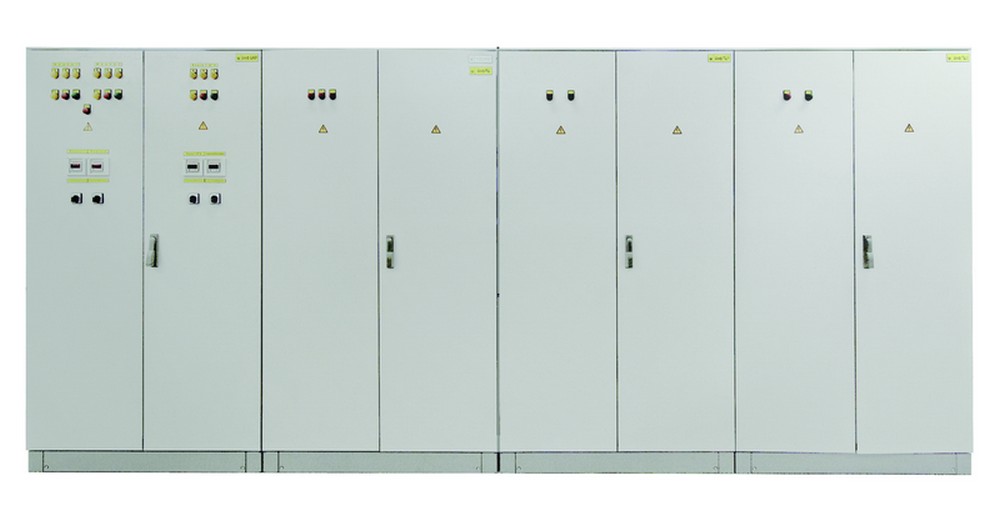

Совмещенная питающая установка СПУ 200Р +АБТЦ

  • Предназначена для питания релейных ЭЦ крупных станций и АБТЦ / АБТЦ-ЕМ
  • Сертифицирована для применения на железнодорожном транспорте РФ
  • Универсальная и надежная система с коммутацией трех независимых фидеров.
  • Многоступенчатая защита от импульсных перенапряжений
  • Мониторинг состояния СПУ в СТДМ в реальном времени
  • Автономное электропитание устройств ЖАТ не менее 2 часов
  • Совместима с любой системой заземления при использовании ВУФ
  • Гальваническая изоляция устройств ЖАТ от внешних источников электроснабжения
  • Питание стрелок постоянного тока

НАЗНАЧЕНИЕ
Совмещенная питающая установка СПУ 200Р+АБТЦ предназначена для высококачественного бесперебойного питания любых типов релейных централизаций крупных станций с числом стрелок до 200 совместно с автоблокировкой централизованного размещения оборудования АБТЦ или АБТЦ-ЕМ. СПУ 200Р+АБТЦ предназначена для размещения в помещениях капитальных постов ЭЦ.

ОСОБЕННОСТИ
Установка имеет совмещенную конструкцию с общим вводным щитом ЩАВР, распределительным щитом РЩ и тремя трансформаторными щитами: ТЩ1 и ТЩ2 для питания нагрузок МПЦ и ТЩ3 для питания нагрузок АБТЦ. Для световой индикации на различных пульт-табло предусмотрены изолированные полюса питания от 7 до 25 В большой мощности, где полюса мигания реализованы на основе бесконтактных твердотельных контакторов и реле.
В качестве источников постоянного тока применяются современные малогабаритные импульсные источники питания, включенные параллельно и имеющие функцию автоматического распределения мощности нагрузки. Резервирование источников питания по мощности осуществлено по принципу n+1. Для обеспечения бесперебойного питания устройств ЖАТ в составе СПУ применяется система бесперебойного питания. В составе системы входят три параллельно работающих устройства бесперебойного питания УБП промышленного исполнения производства компании GE DE.
Время переключения на питание от аккумуляторных батарей при пропадании внешней сети является нулевым. Все критические элементы системы резервируемы и отсутствует единая точка отказа в работе. Система построена по принципу резервирования мощности n+1, при котором отказ одного УБП не приводит к перегрузке других, оставшихся в работе.
Данное решение также позволяет выполнять техническое обслуживание любого УБП без прерывания питания нагрузки. УБП имеют русифицированный интерфейс и возможность дистанционной диагностики системами СТДМ. СПУ 200Р может осуществлять электропитание электродвигателей как переменного так и постоянного тока.
